OEM-UB04
    转速范围：0.1-350 rpm
    流量范围：0.08-930 mL/min
可选泵头：
UD15
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • 搭配42步进电机
  • 泵头主体采用透明防护盖，方便观察泵头及蠕动泵软管运行情况
  • 黄、蓝、红、透明多种颜色可供选择
  • 外观简单，结构紧凑，安装简便
  • PES本体，刚性好，精度高
  • 可以采用多种电机驱动
  • 嵌入式设计，可在各种设备、仪器中配套适用

技术参数

TECHNICAL PARAMETER
产品型号 OEM-UB04
流量范围 0.08-930mL/min
转速范围 0.1-350rpm
本体材料 PSF
防护盖材料 透明PC
电机类型 42步进电机
消耗功率 ＜24W
地址设置 1-32
工作电源 DC 24V，≥36W
通信方式 RS232、RS485通信（默认）；控制泵的启停、换向及转速
工作环境 0-40℃，＜80%RH无凝露
重量 0.12kg

流量范围

FLOW RANGE


型号 外壳材料 适用软管 转速范围(rpm) 流量范围(mL/min) 重量(kg)
本体 防护盖 管号 内径×壁厚(mm)
UD15 PSF 透明PC 16# 3.2×1.6 0.1-350 0.08-280 0.12
25# 4.8×1.6 0.16-580
17 6.4×1.6 0.26-930

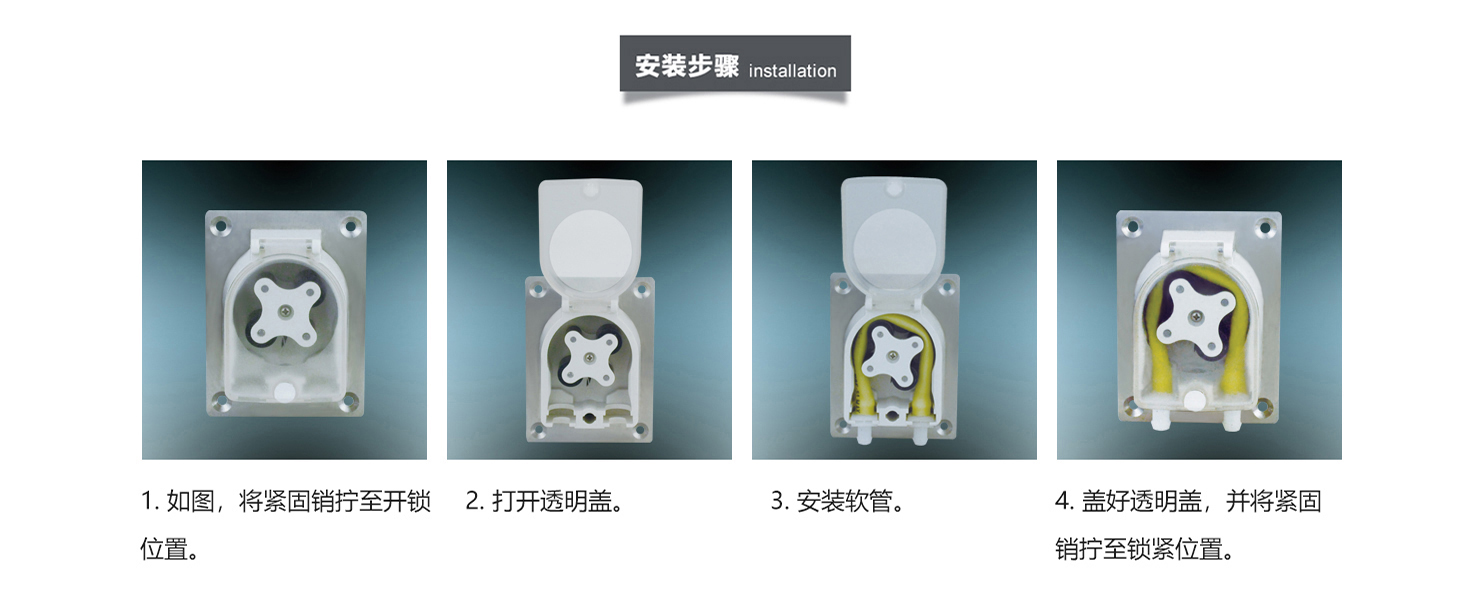

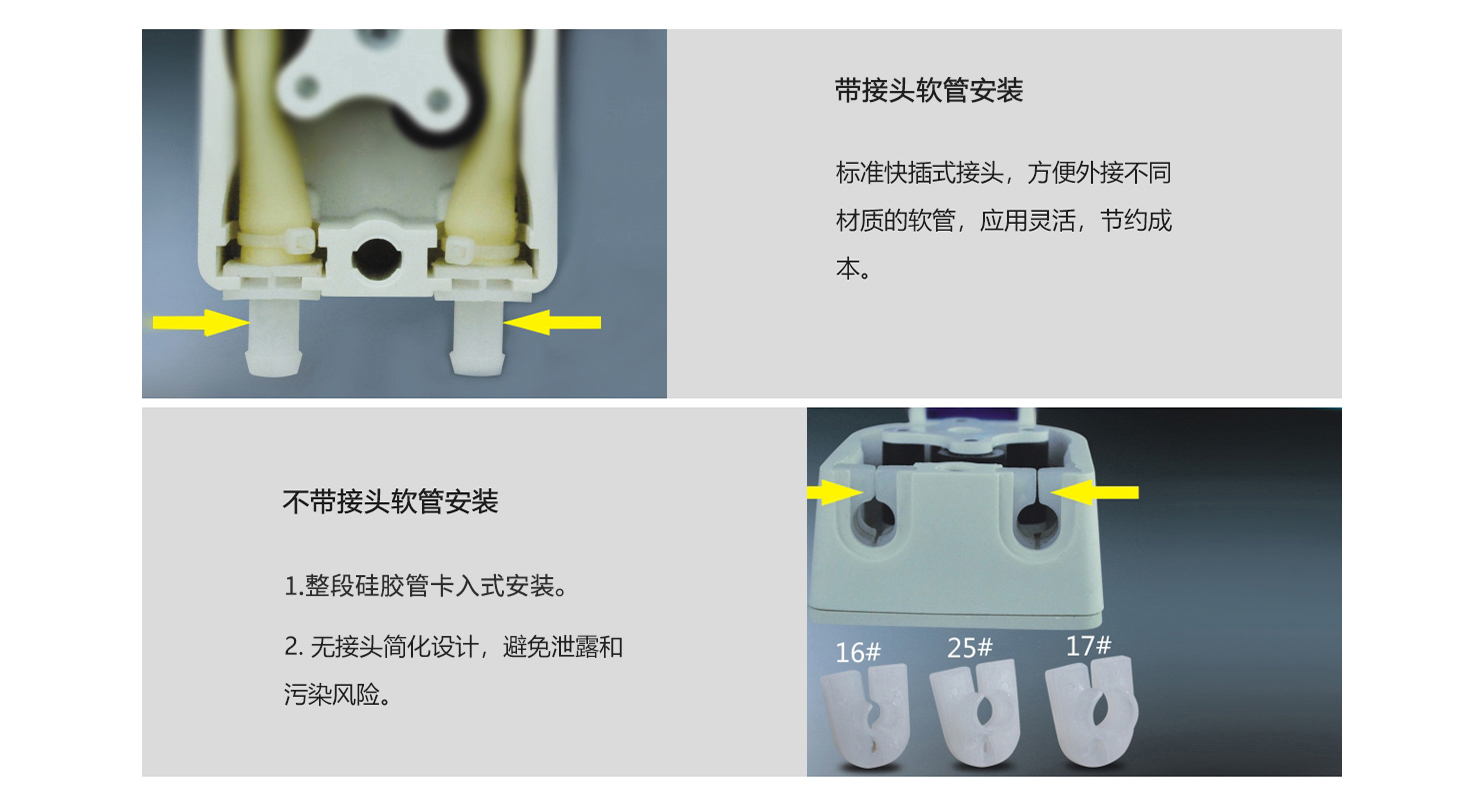

安装步骤

INSTALLATION STEPS

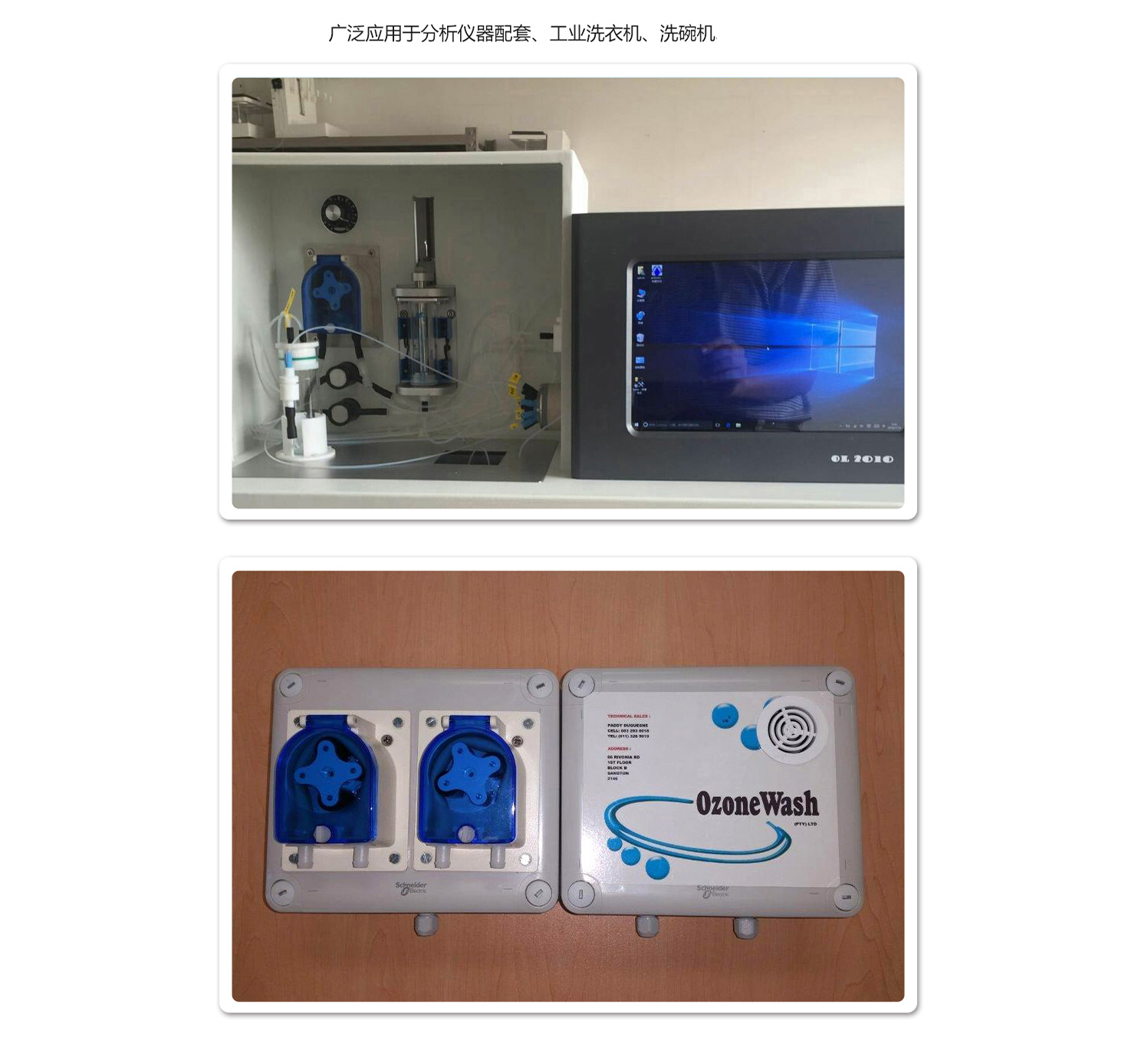

应用案例

APPLICATION CASES

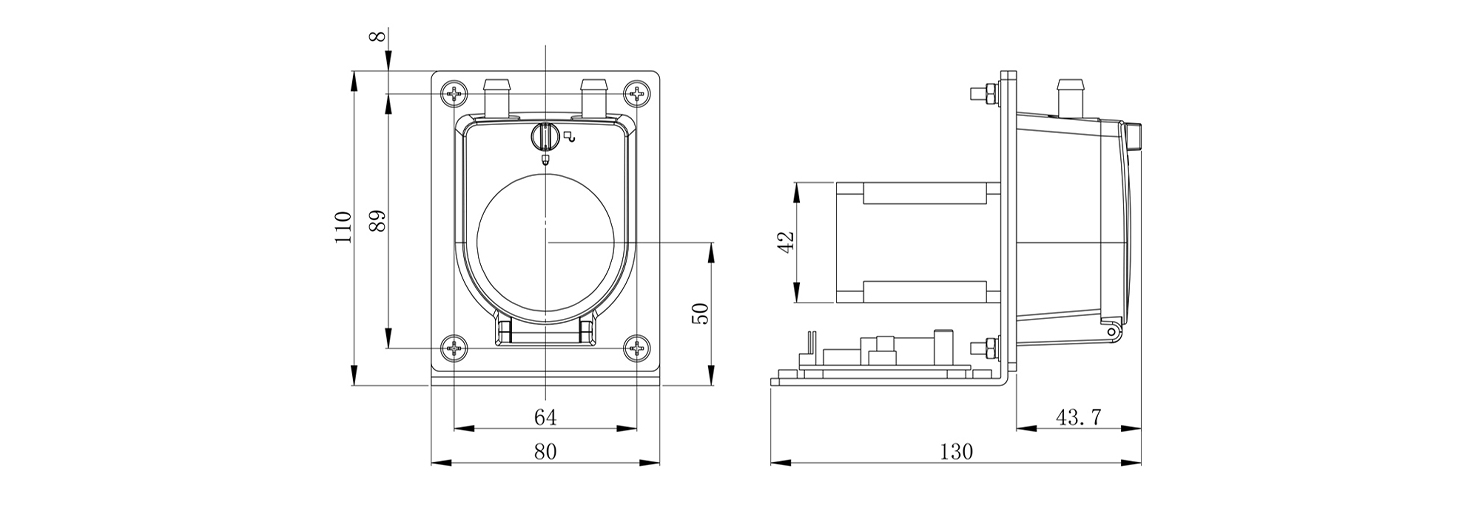

尺寸图（单位：mm）
