OEM-HYB105
    转速范围：0.1-300rpm
    流量范围：0.0033-365.69mL/min
可选泵头：
HandyPump
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • HandyPump系列速装型泵头，外形美观，体积小巧。
  • 前置旋钮开启上压块，节省操作空间。
  • 可较快更换软管，具有自适应卡管装置。
  • 单通道、双通道任意选择，适用5种不同尺寸的软管，以满足不同的流量要求。

技术参数

TECHNICAL PARAMETER
产品型号 OEM-HYB105
转速范围 0.1-300rpm
流量范围 0.0033-365.69mL/min
调速方式 外部输入脉冲频率调速
电机类型 57闭环步进电机
电机步距角 1.8°
细分设定 800~40000(出厂默认设定为3200)
工作电源 DC24V~DC48V(推荐DC36V)
逻辑输入电压 DC5V~DC24V(推荐DC5V)
环境湿度 0-40℃ <80% RH无凝露
工作环境 不靠近发热设备，避免粉尘、油雾、腐蚀性气体及强震动场所

流量范围

FLOW RANGE

泵头型号
 通道数 管号
内径x璧厚
(mm)
 毫升/转
(三滚轮)		 毫升/转
(六滚轮)		 转速(rpm)
流量范围(mL/min)
(三滚轮)
 流量范围(mL/min)
(六滚轮)		 重量(kg)
HandyPump01 单通道 13# 0.8x1.6 0.033 0.031 0.1-300 0.0033-10.03 0.0031-9.36 0.224
(三滚轮)

0.302
(六滚轮)
14# 1.6x1.6 0.187 0.126 0.0187-56.09 0.0126-37.68
19# 2.4x1.6 0.371 0.215 0.0371-111.17 0.0215-64.51
16# 3.2x1.6 0.636 0.345 0.0636-190.76 0.0345-103.51
25# 4.8x1.6 1.219 0.636 0.1219-365.69 0.0636-190.81
HandyPump02 双通道 13# 0.8x1.6 0.033 - 0.1-300 0.0033-10.03 - 0.224
(三滚轮)
14# 1.6x1.6 0.187 - 0.0187-56.09 -
19# 2.4x1.6 0.371 - 0.0371-111.17 -
16# 3.2x1.6 0.636 - 0.0636-190.76 -

安装步骤

INSTALLATION STEPS

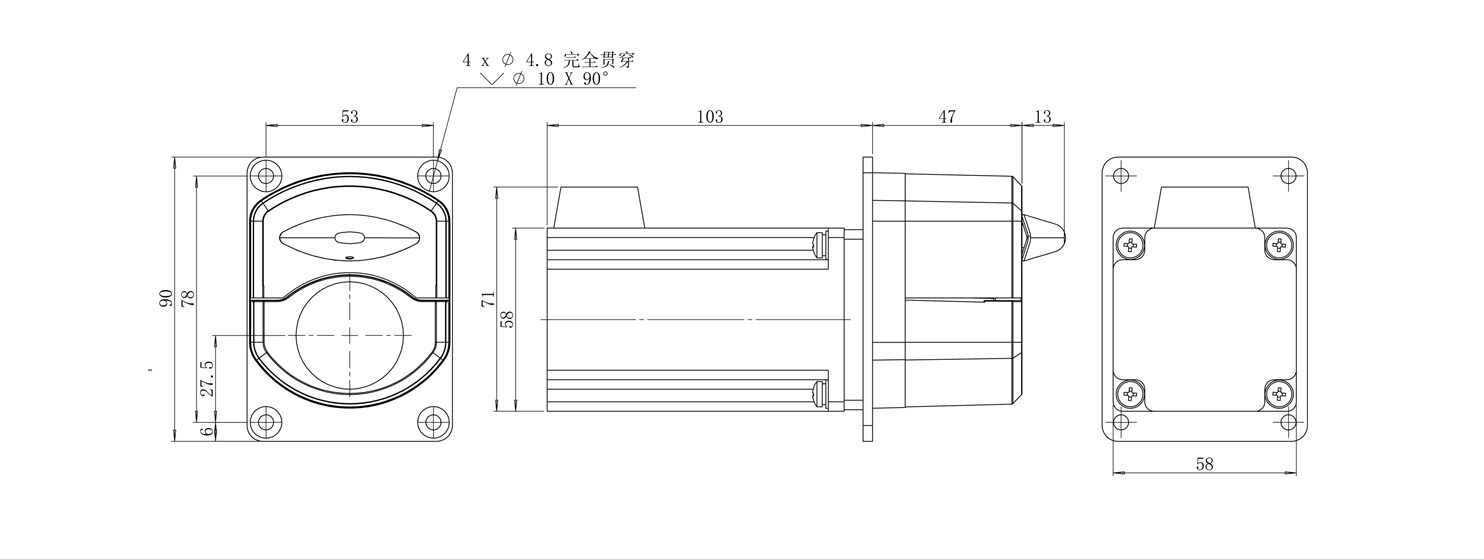

尺寸图（单位：mm）
