OEM-KTB025
    转速范围：0.1-600rpm
    流量范围：0.0033-560.04mL/min
可选泵头：
KT15
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • 通过翻转方式开启上压块 操作简单
  • 具有弹性上压块 减少软管磨损
  • 可快速更换软管 具有自适应卡管装置
  • 适用5种不同尺寸的软管 以满足不同的流量要求
  • 外形美观 体积小巧

技术参数

TECHNICAL PARAMETER
转速范围 0.1-600rpm
流量范围 0.0033-560.04mL/min
控制方式 RS485通信
通信地址 1-255（出厂默认为1）可通过拨码开关或通信修改
电机类型 闭环步进一体机
输出信号 集电极开路输出
工作电源 DC24V-DC36V（推荐DC24V）, ≥50W
工作环境 0-40℃，＜80%RH无凝露

流量范围

FLOW RANGE

泵头型号
通道数
软管
内径x壁厚(mm)
毫升/转
(转速0.1-600rpm)
流量范围mL/min
重量(kg)
KT15
单通道
13#
 0.8x1.6 0.033 0.0033-19.97 0.096
14#
 1.6x1.6 0.156 0.0156-93.42
19#
 2.4x1.6 0.286 0.0286-171.6
16#
 3.2x1.6 0.477 0.0477-286.32
25#
 4.8x1.6 0.933 0.0933-560.04

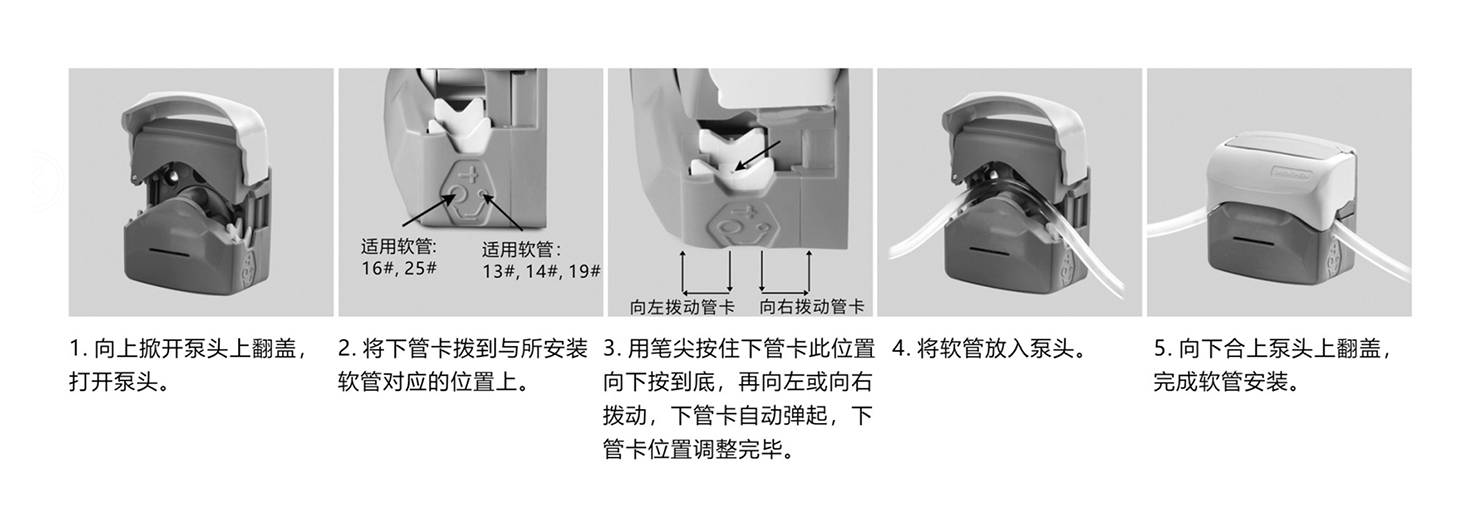

安装步骤

INSTALLATION STEPS

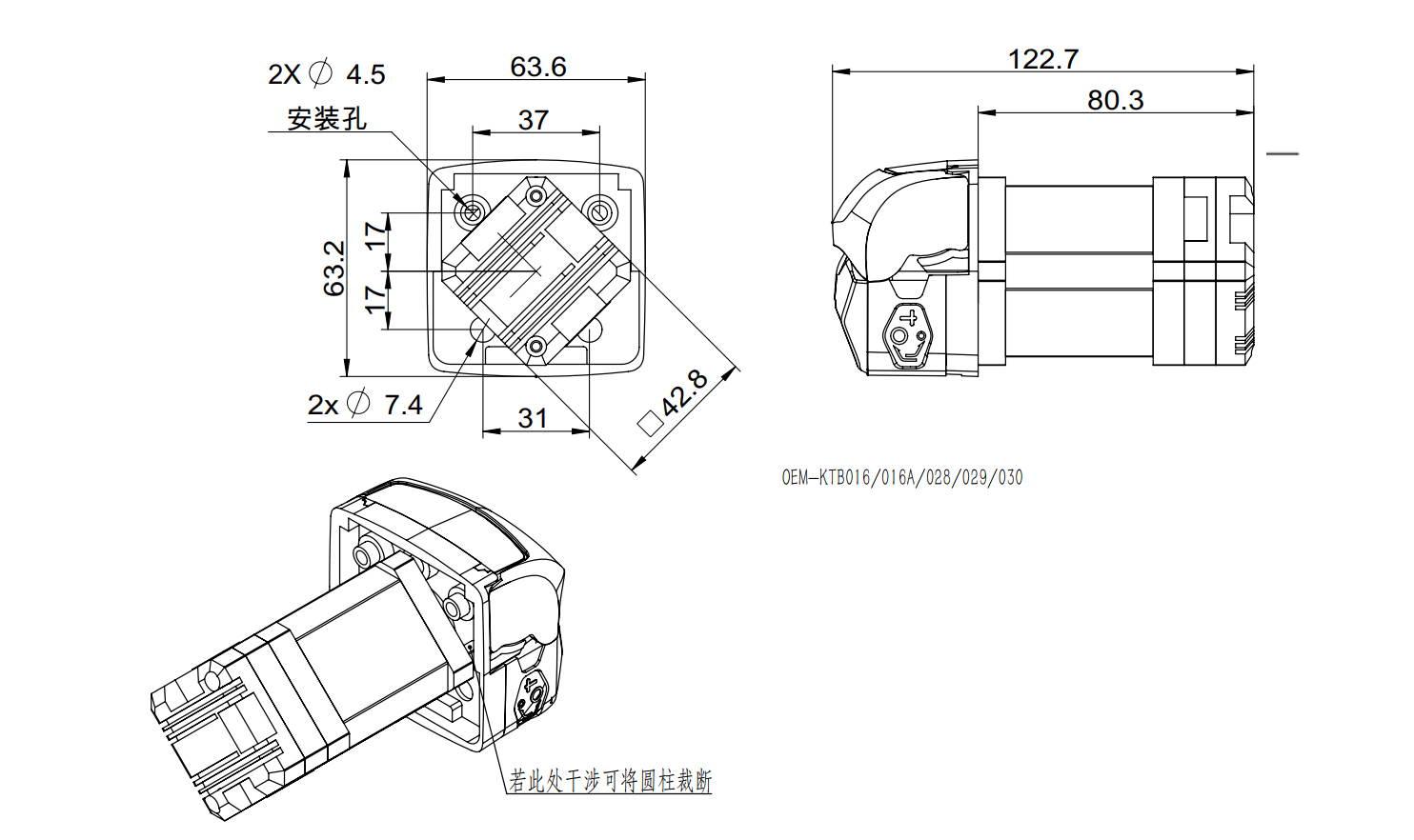

尺寸图（单位：mm）
