OEM-AMCB209
    转速范围：0.1-150rpm
    流量范围：0.0002-65.17mL/min
可选泵头：
AMC
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • 弹性定位机构，实现单手拆装卡片。
  • 弹性压管设计，延长软管使用时间。
  • 无极调节压管间隙，提高通道间流量精度。
  • 滚轮总成静音设计，实现低噪音、高速运行。
  • 外形美观，结构紧凑，适用于仪器配套。

技术参数

TECHNICAL PARAMETER
转速范围 0.1-150rpm
流量范围 0.0002-65.17mL/min
控制方式 RS485通信
通信地址 1-255（出厂默认为1）可通过拨码开关或通信修改
电机类型 闭环步进一体机
输出信号 集电极开路输出
工作电源 DC24V-DC36V（推荐DC36V）, ≥100W
工作环境 0-40℃，＜80%RH无凝露

流量范围

FLOW RANGE


通道数 1 2 3 4 5 6 8 10 12
滚轮材料 304不锈钢
滚轮数量 6滚轮，10滚轮


适用软管 转速范围 10滚轮泵头
参考流量(mL/min)		 6滚轮泵头
参考流量(mL/min)		 软管承压(Mpa)
连续 间断
1x1 0.1-150rpm 0.0050~7.55 0.0062~9.36 0.1 0.1
2x1 0.0183~27.52 0.0220~33.06
2.4x0.8 0.0254~38.13 0.0319~47.81
3x1 0.0323~48.38 0.0434~65.17
0.13x0.86 0.0002~0.29 0.0002~0.31
0.19x0.86 0.0003~0.44 0.0003~0.46
0.25x0.86 0.0005~0.76 0.0005~0.80
0.51x0.86 0.0013~2.00 0.0014~2.05
0.89x0.86 0.0030~4.47 0.0031~4.65
1.14x0.86 0.0061~9.16 0.0065~9.74
1.42x0.86 0.0125~18.75 0.0142~21.28
2.06x0.86 0.0197~29.60 0.0234~35.17
2.79x0.86 0.0286~42.86 0.0372~55.77


安装步骤

INSTALLATION STEPS

发明专利

INVENTION PATENT

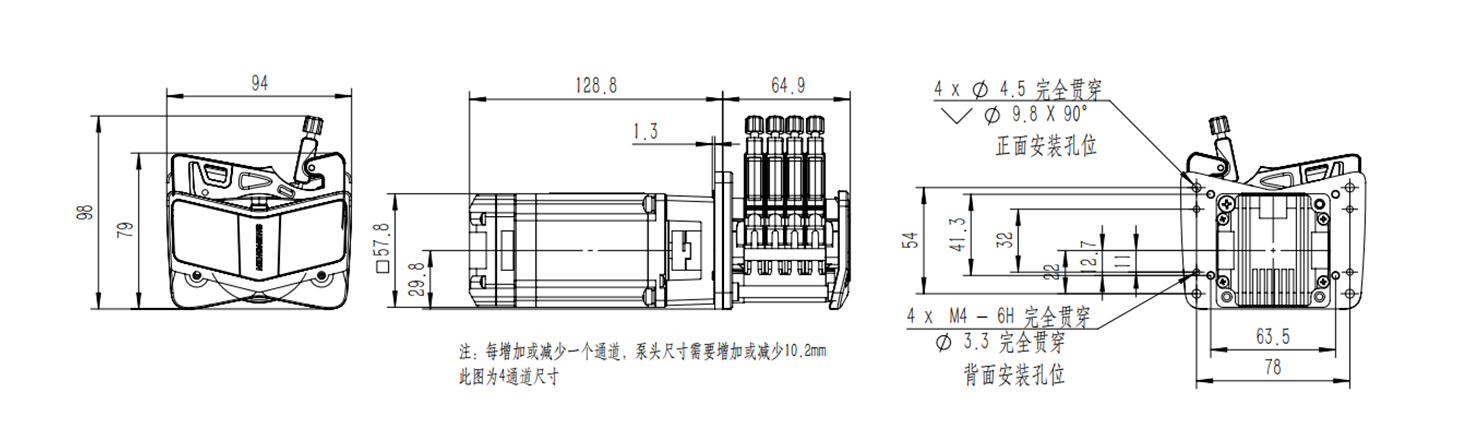

尺寸图（单位：mm）

PRODUCT INTRODUCTION
