产品简介
PRODUCT INTRODUCTION
- 整机外壳防护等级IP66，专为工业环境设计，机身具备6种密封结构，无惧各种恶劣湿热环境，确保设备长期稳定运行。
- 3.2英寸彩色液晶屏结合常用按键，操作方便。
- 动画显示运行状态，流量、转速同屏显示。
- 支持流量校准和在线微调功能。。
- 多种外控方式轻松满足远程控制要求。
- 支持RS485通信，标准Modbus通信协议（RTU模式），满足各种应用。
- 支持按键锁功能，锁定时间可调。
技术参数
TECHNICAL PARAMETER
| 执行标准 | GB/T4208-2017，Q/BSC01-2019 |
| 外壳材质 | 铝合金 |
| 转速范围 | 0.1-350转/分钟 |
| 转速调节分辨率 | 0.1转/分钟 |
| 显示方式 | 3.2英寸真彩色液晶屏 |
| 操控方式 | 机械按键控制，外部信号控制，通信控制 |
| 工作模式 | 传输模式，定时分配 |
| 传输模式 | 按照设定的转速连续运行（同屏显示流量） |
| 定时分配 | 按照设定的时间定时运行后自动停止 |
| 定时分配时间范围 | 0.1秒-9999小时 |
| 回吸角度设置 | 0-360度 |
| 通信接口 | RS485 |
| 通信协议 | Modbus协议（RTU模式） |
| 外控调速信号 | 外控调速信号 |
| 外控信号输入 | 有源开关量信号（5-24V）控制启停，方向，全速；无源开关量信号控制启停 |
| 外控信号类型 | 脉冲和电平模式可选 |
| 信号输出 | 集电极开路输出运行状态 |
| 开盖停机功能 | 防止误操作，保护用户安全（适配带开盖停功能泵头时起作用） |
| 按键锁功能 | 锁定时间设置范围5秒-60秒 |
| 驱动器尺寸 | 269mmx160mmx221mm(长x宽x高) |
| 驱动器重量 | 5.9Kg |
| 适用电源 | AC110-220V±10%，50/60Hz |
| 额定功率 | 80W |
| 工作温度 | 0-40℃ |
| 工作湿度 | ＜100% |
| 防护等级 | IP66 |
适用泵头参数
PRODUCT INTRODUCTION
|
泵头型号
|
软管 | 内径x壁厚(mm) | (转速0.1-350rpm) 流量范围mL/min(3滚轮) |
(转速0.1-350rpm) 流量范围mL/min(4滚轮) |
软管承压Mpa | 重量(kg) | |
| 间断 | 连续 | ||||||
| KD15 | 13# | 0.8x1.6 | 0.0083-29.34 | 0.0079-27.63 | 0.27 | 0.17 | 0.37 |
| 14# | 1.6x1.6 | 0.0281-98.23 | 0.0267-93.55 | ||||
| 19# | 2.4x1.6 | 0.0613-214.65 | 0.0544-190.24 | ||||
| 16# | 3.2x1.6 | 0.1006-352.04 | 0.0942-329.86 | ||||
| 25# | 4.8x1.6 | 0.2243-785.07 | 0.2103-736.17 | 0.24 | 0.14 | ||
| 17# | 6.4x1.6 | 0.3297-1153.89 | 0.2915-1020.21 | 0.14 | 0.10 | ||
| 18# | 7.9x1.6 | 0.5047-1766.32 | 0.4483-1569.17 | 0.10 | 0.07 | ||
| KD25 | 15# | 4.8x2.4 | 0.2513-879.43 | 0.1979-692.74 | 0.27 | 0.17 | |
| 24# | 6.4x2.4 | 0.3912-1369.05 | 0.2909-1018.21 | ||||

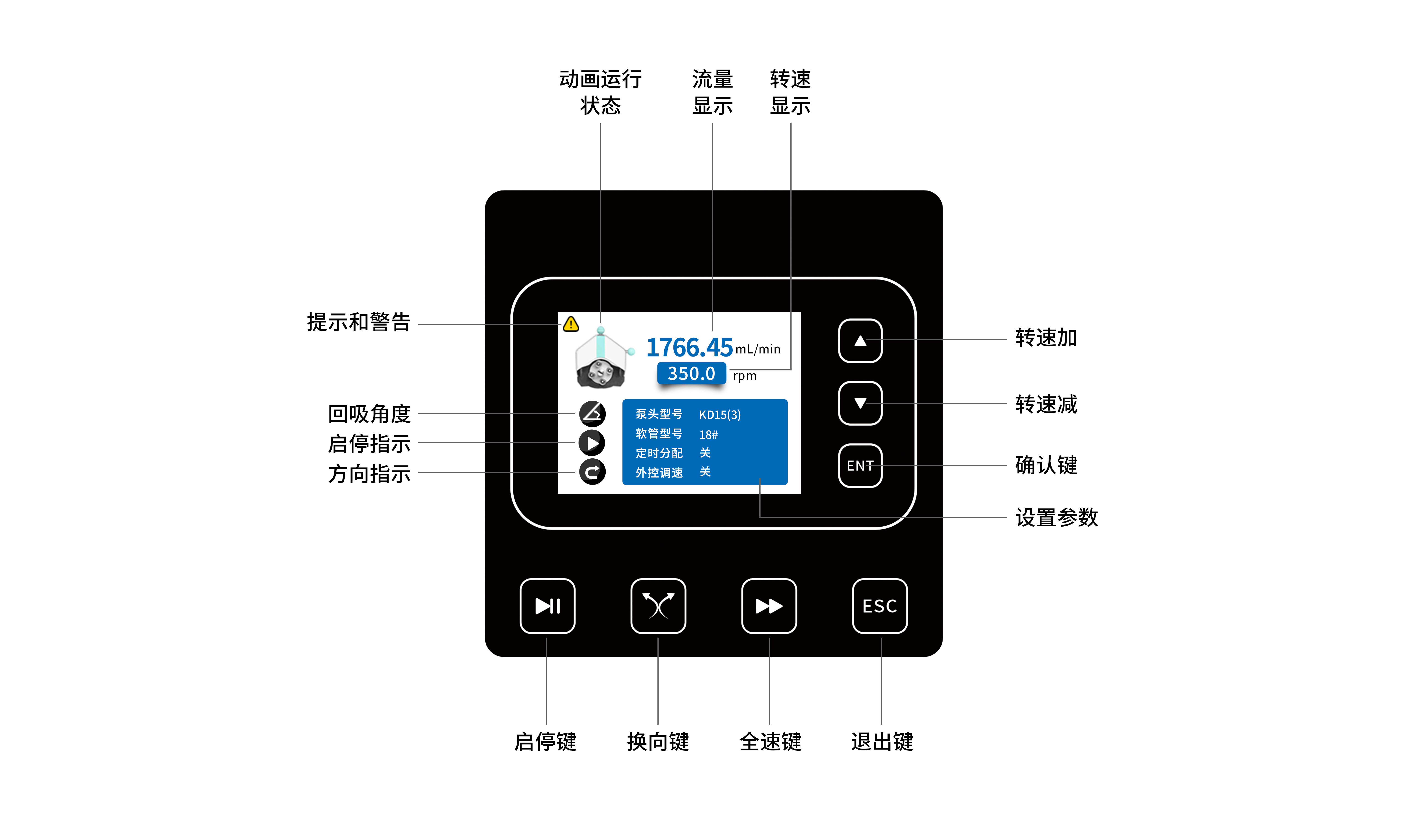

界面展示
OSD

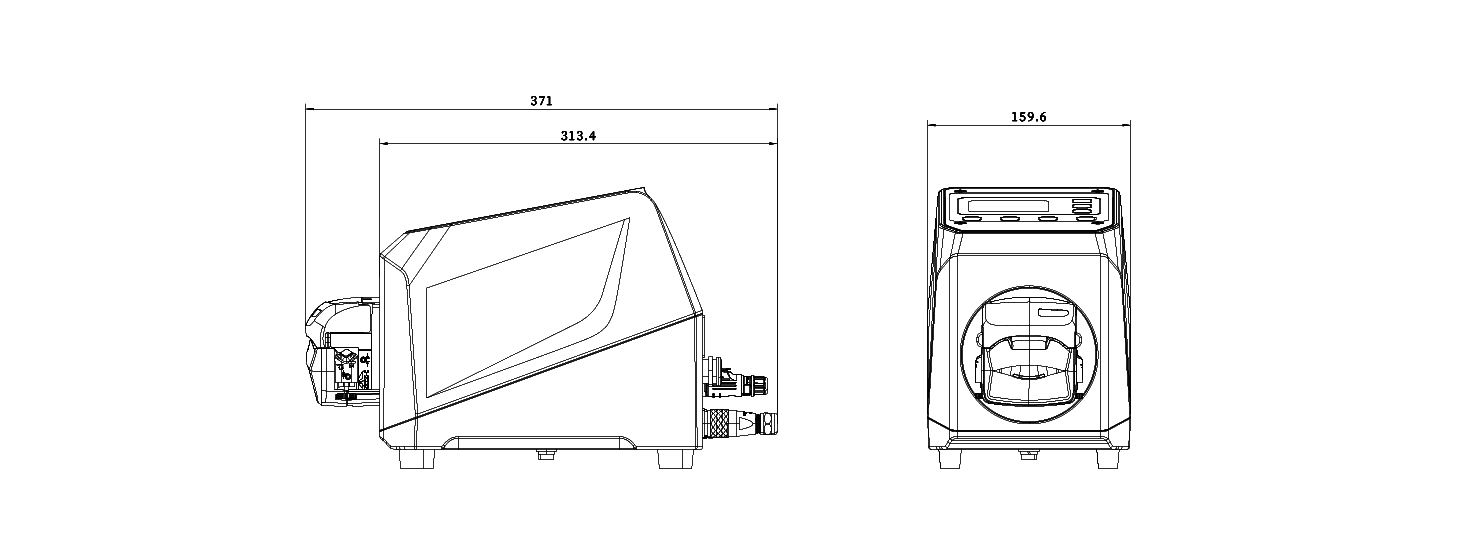

尺寸图（单位：mm）
PRODUCT INTRODUCTION
